KIT US-44A Distribuidor Antena e Cabo

SKU: 853008030a5 Category:

Low-cost kit with output for 4 True Diversity receivers.

Distributes power to 4 receivers, designed to support analog input microphone lines.

Compatible with any brand and model of analog receivers.

FEATURES:



  • Reduces interference.
  •

  • Only 1/2 rack unit.
  •

  • Compatible with all manufacturers.
  •

  • Distributes power.
  •

  • Specially designed for input lines.

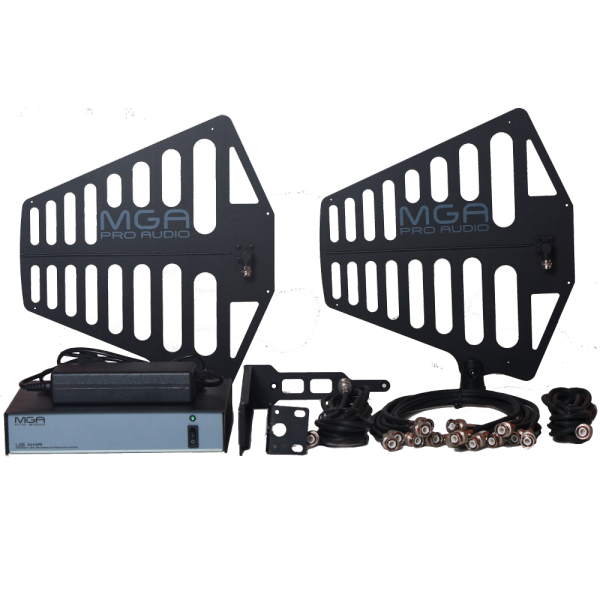

The US-44A KIT comes equipped with:
8- 45cm BNC/BNC cables (Chinese connectors).
2- Dual cables with 3 P4 connectors each
2- Rack mount sides
1- Part for connecting two distributors
1- 5000mA external power supply

1- US-44A distributor

2- A-5 directional antennas

2- 3-meter RF 5030CN cables

What is a distributor?

Distributors are devices dedicated to distributing the RF signal to wireless system receivers.

The distributor receives the signal captured by the antennas, passes it through a filter, amplifies and distributes the signal.

In this filtering and distribution process, there is a loss; the internal amplifier’s function is to compensate for the loss.
Thus, several receivers share a single pair of antennas without signal loss.

Especificações técnicas

O KIT US-44A Distribuidor Antena e Cabo oferece uma solução completa e eficiente para distribuição de energia e sinal de RF para sistemas de microfones sem fio. Este kit de baixo custo é ideal para quem busca uma transmissão estável e livre de interferências. O distribuidor US-44A é o coração desse conjunto, ocupando apenas 1/2 unidade de rack, proporcionando uma instalação simples e rápida. Além disso, o KIT US-44A Distribuidor Antena e Cabo é compatível com todas as marcas e modelos de receptores analógicos, garantindo versatilidade e praticidade.Composto por antenas direcionais modelo A-5 e cabos RF 5030CN de alta qualidade, este kit permite uma transmissão confiável e sem perda de sinal para até 4 receptores true diversity. Os distribuidores são essenciais para otimizar o desempenho de sistemas sem fio, e o KIT US-44A Distribuidor Antena e Cabo cumpre essa função com excelência.Graças aos seus recursos avançados, como filtros integrados e amplificadores internos, este kit garante uma distribuição eficaz do sinal de RF, proporcionando uma experiência livre de interferências. Seja para eventos ao vivo, performances musicais ou apresentações corporativas, o KIT US-44A Distribuidor Antena e Cabo é a escolha ideal para profissionais que buscam qualidade e confiabilidade em seus sistemas de áudio sem fio.

US-44A

FREQUENCY RANGE 470 ~ 698 MHz
AVERAGE OUTPUT GAIN +1 dB (+/- 2 dB)
INPUT IMPEDANCE 50 Ω
OUTPUT IMPEDANCE 50 Ω
THIRD-ORDER INTERCEPT POINT 32 dBm @ 470MHz
31 dBm @ 952MHz
BOOSTER POWER SUPPLY 12 VDC ~ 13 VDC 250 mA
DC FEEDBACK PROTECTION AT OUTPUTS 25 VDC
OPERATING VOLTAGE 100 ~ 240 VAC (Automatic)
VAC CONSUMPTION 600 mA

A-5 Directional Antenna

ANTENNA TYPE LOG PERIODIC
GAIN 5 dBi
IMPEDANCE 50 Ω
HORIZONTAL COVERAGE 110°
VERTICAL COVERAGE 40°
FREQUENCY RANGE 470 ~ 700 MHz
MAXIMUM POWER 3 WATTS
NUMBER OF ELEMENTS 9
F/B RATIO 14 dB

RF-5030CN

CABLE TYPE RG 58
ATTENUATION @450MHz 1.2 dB – @650MHz 1.5 dB
IMPEDANCE 50 Ω
PROPAGATION VELOCITY 66%
CAPACITANCE 101 pF/m
MAXIMUM OPERATING FREQUENCY 1.5 GHz
RF – PEAK VOLTAGE 1.90 KV (r.m.s)
INTERNAL CONDUCTOR RESISTANCE 39 Ω/KM
SHIELD RESISTANCE 15 Ω/KM

Características

US-44A

OPERATING TEMPERATURE -7 to 52º C
INPUT CONNECTORS 2 BNC FEMALE
OUTPUT CONNECTORS 8 BNC FEMALE
AC CONNECTOR NBR male plug
RF CABLES 10 BNC MALE x BNC MALE 50 cm
POWER SUPPLY EXTERNAL 5A

A-5 Directional Antenna

CONNECTOR BNC FEMALE
SUPPORT W/ 5/8’’-27 THREAD

RF-5030CN

INNER CONDUCTOR/MATERIAL CSn4
INNER CONDUCTOR DIAMETER 0.9 mm
DIELECTRIC/MATERIAL PE
DIELECTRIC DIAMETER 2.9 mm
OUTER CONDUCTOR/MATERIAL (SHIELD COVERAGE) TSN(96%)
OUTER CONDUCTOR DIAMETER 3.55 mm
JACKET/MATERIAL PVC
JACKET DIAMETER 5.00 mm

Visão Geral

US-44A

FRONT PANEL Polycarbonate Label
ENCLOSURE AND REAR PANEL 16 GAUGE WHITE ZINC PLATE
COVER MICRO-TEXTURED PU LIQUID PAINTING
PACKAGING DIMENSIONS 310 mm X 300 mm X 115 mm
KIT WEIGHT 2.800 KG
WARRANTY 1 YEAR

A-5 Directional Antenna

DIMENSIONS 254 mm X 285 mm X 2.5 mm
WEIGHT 0.185 KG
WARRANTY 1 YEAR

RF-5030CN

WEIGHT 0.04 KG/Meter
MINIMUM BEND RADIUS 25 mm
OPERATING TEMPERATURE 80°C MAX.
WARRANTY 1 YEAR
