UC-442

Category:

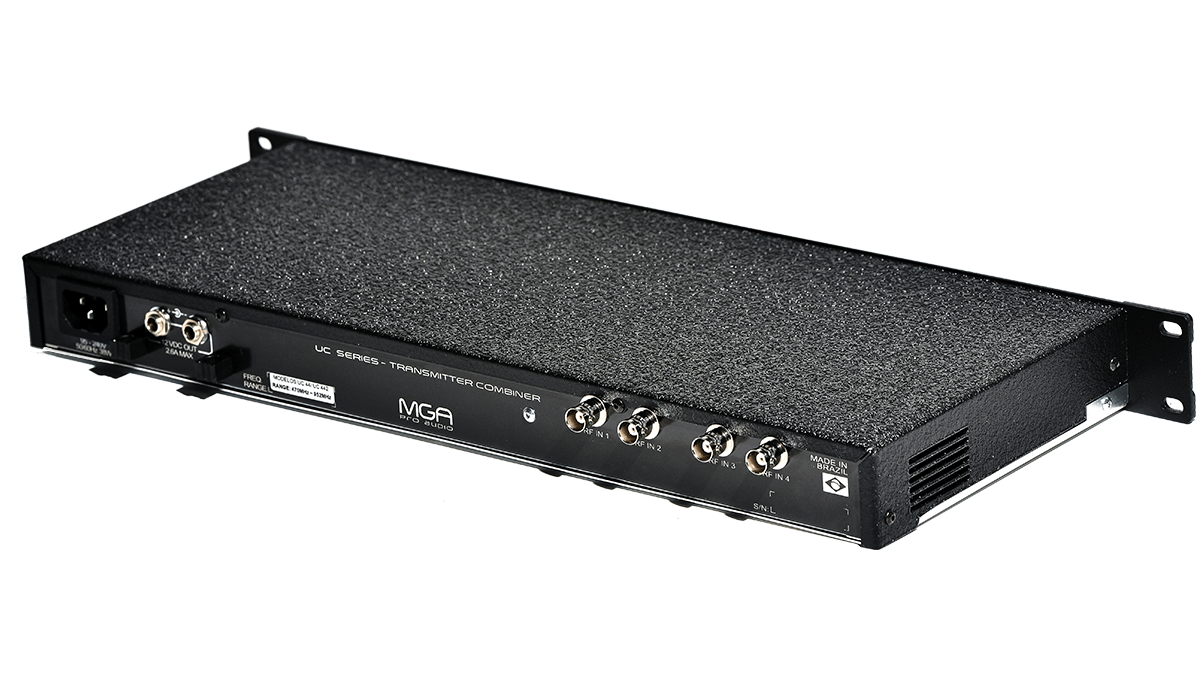

The UC 442 MGA Combiner allows the connection of four EMI transmitters to a single antenna without signal loss.

A linear amplifier on each input allows the combination of four transmitters without signal loss.

The expansion port allows you to connect two combiners to one antenna.

Especificações técnicas

O Combinador MGA UC 442 é uma solução avançada que facilita a conexão de até 4 transmissores IEM em uma única antena, garantindo uma transmissão sem perda de sinal. Equipado com amplificadores lineares em cada entrada, o UC 442 permite a combinação eficiente dos sinais dos transmissores, assegurando uma distribuição uniforme e confiável do áudio.Além disso, sua porta de expansão oferece a flexibilidade adicional de conectar dois combinadores em uma única antena, o que otimiza ainda mais a capacidade de gerenciamento de sinal em sistemas complexos de transmissão sem fio. Esta funcionalidade é especialmente útil em ambientes onde a eficiência espectral e a qualidade do áudio são fundamentais, como em shows ao vivo, eventos corporativos ou transmissões broadcast.

O design robusto e a tecnologia avançada do Combinador MGA UC 442 garantem um desempenho consistente e confiável, proporcionando aos profissionais de áudio a confiança necessária para operações sem falhas. Ideal para integradores de sistemas e técnicos de áudio, este combinador oferece uma solução versátil e eficaz para otimizar a gestão de sinais em sistemas de monitoramento pessoal sem fio.

UC 442
OUTPUT GAIN 0 dB ± 2 dB
FREQUENCY RANGE 470 ~ 698 MHz
INPUT IMPEDANCE 50 Ω
OUTPUT IMPEDANCE 50 Ω
POWER SUPPLY OUTPUT 13 VDC ± 0.5 V – 2.2 A
THIRD-ORDER INTERCEPT POINT 47 dBm
MAX INPUT LEVEL +20 dBm
INPUT PROTECTION +30 dBm
RF INDICATOR LED 6.5 dBm
OPERATING VOLTAGE 100 ~ 240 VAC
EXPANSION PORT
INPUT IMPEDANCE 50 Ω
OUTPUT IMPEDANCE 50 Ω
INSULATION 30 dB
INSERTION LOSS 3.5 dB

Características

INPUT CONNECTORS 4 BNC FEMALE
OUTPUT CONNECTOR 1 BNC FEMALE
AC CONNECTOR IEC 60320
AC CABLE NBR 14136 ~ IEC
EXPANSION PORT
INPUT CONNECTORS +2 BNC FEMALE
OUTPUT CONNECTOR 1 BNC FEMALE

Visão Geral

FRONT PANEL 1020 CARBON STEEL, 11-GAUGE BLACK ZINC PLATE AND BLACK MICRO-TEXTURED PAINTING
ENCLOSURE AND REAR PANEL 16-GAUGE WHITE ZINC PLATE
COVER CORRUGATED EPOXY PAINTING
DIMENSIONS 482 mm X 44.5 mm X 197 mm
WEIGHT 2.370 kg
PACKAGING DIMENSIONS 570 mm X 75 mm X 275 mm
PACKAGING WEIGHT 3.200 kg
WARRANTY 1 YEAR
